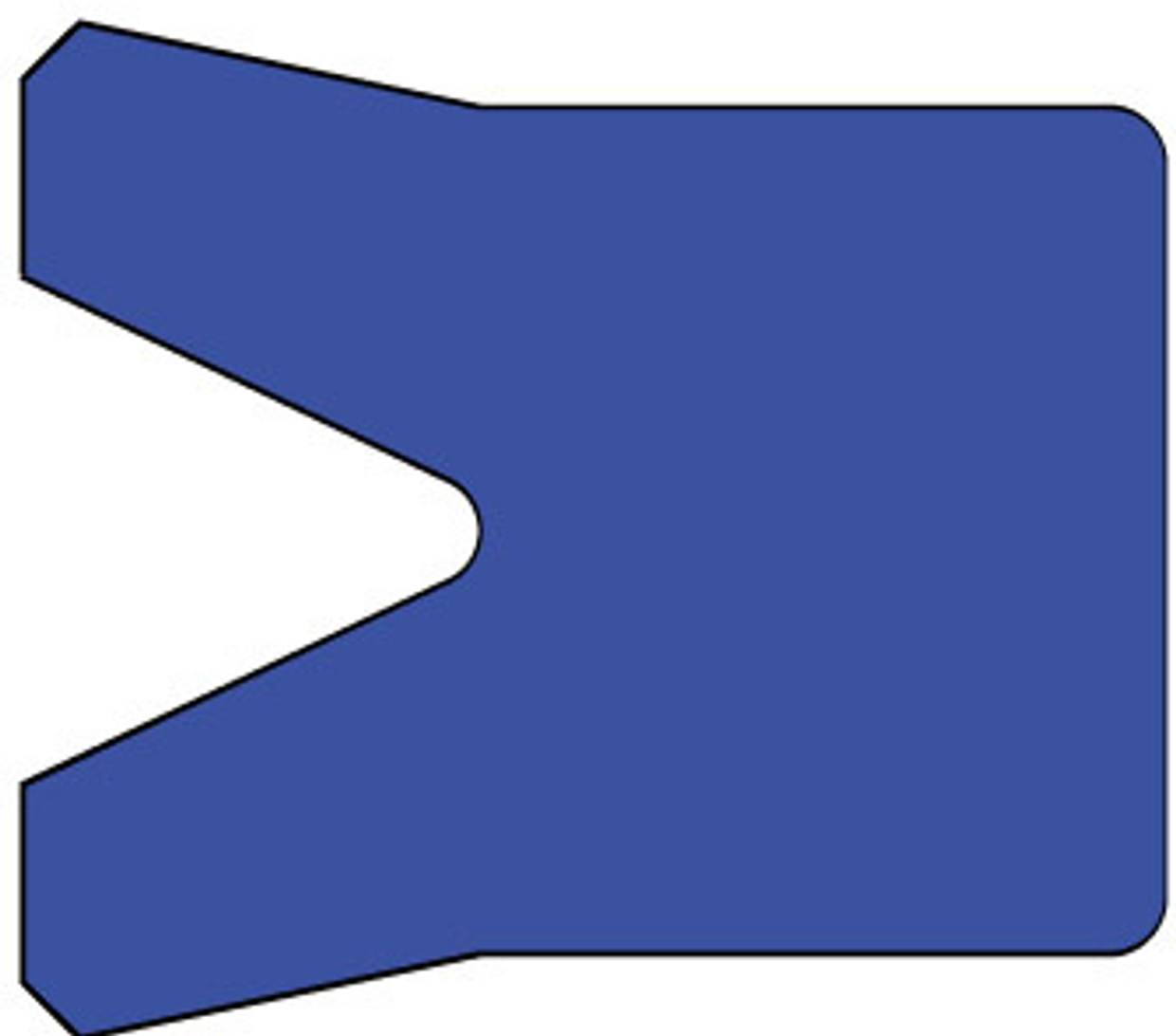

Симметричное (поршневое и штоковое)уплотнение
Уплотнения штока поршня A101 могут использоваться как в штоке, так и в поршне благодаря их симметричной конструкции кромки.
Имея широкий диапазон размеров, уплотнения штока поршня A101 имеют эффективное соотношение цены и качества и изготавливаются с использованием двух стандартных материалов PU и NBR.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | ||
| Стандартные материалы | NBR | PU |
| Рабочее давление | 160 бар | 400 бар |
| Рабочая температура | -30/+105°С | -40/+100°С |
| Скорость скольжения | 0,5 м/с | 0,5 м/с |
| Материал | 90 NBR | 92 PU |
| Смазка | Гидравлическое масло на минеральной основе | |
| Шероховатость поверхности | ||
| Ра | Rmax | |
| Динамическая поверхность | ≤0,3 мкм | ≤3,0 мкм |
| Грув База | ≤1,8 мкм | ≤10,0 мкм |
| Боковые канавки | ≤3,2 мкм | ≤16,0 мкм |
| Допустимый зазор (макс.) для NBR | |||
| Поперечное сечение | Давление (бар) | ||
| 50 | 100 | 160 | |
| ≤5 | 0,40 | 0,20 | 0,10 |
| >5 | 0,45 | 0,25 | 0,15 |
| Допустимый зазор (макс.) для PU | |||
| Поперечное сечение | Давление (бар) | ||
| 150 | 250 | 400 | |
| ≤5 | 0,30 | 0,20 | 0,15 |
| >5 | 0,35 | 0,25 | 0,20 |
