A120 — V-образное штоковое уплотнение

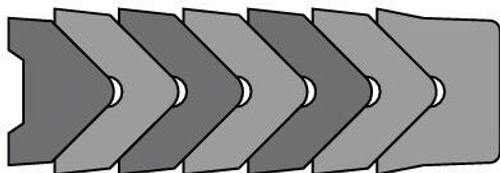

V-образное штоковое уплотнение A120 состоит из комбинации колец в форме буквы «V», которые предварительно отформованы и сформованы из NBR, нанесенного на хлопчатобумажную ткань.
В общей сложности уплотнение состоит из 7 элементов: 1 переднего кольца из полиоксиметилена, 3 средних колец из NBR, 2 средних колец из NBR и 1 заднего кольца из NBR.
Это уплотнение рекомендуется использовать в штоках и устанавливать на открытый корпус уплотнения.
Если соотношение между шириной канавки корпуса (B) с открытым уплотнением и общей высотой уплотнения отрегулировано на 7,5%, это упрощает использование. Не рекомендуется перепрессовывать кольца во время сборки, так как это приведет к высокому трению.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Рабочее давление | 400 бар |
| Рабочая температура | -30/+105 °С |
| Скорость скольжения | 0,5 м/с |
| Материал | 90 NBR / Ткань NBR / POM |
| Рабочая среда | Гидравлическое масло на минеральной основе |
| Шероховатость поверхности | ||
| Ra | Rmax | |
| Поверхность скольжения | ≤0,4 мкм | ≤3,2 мкм |
| Глубина канавки | ≤1,6 мкм | ≤6,3 мкм |
| Ширина канавки | ≤3,2 мкм | ≤16 мкм |
| Допустимый зазор (S макс.) | |
| Рабочее давление | S (мм) |
| P≤350 | 0,45 |
| 350<P≤600 | 0,25 |
Характеристики фильтра:
- Типоразмер: Ød - ØD - B
- ØD - наружный диаметр
- Ød - внутренний диаметр
- B - ширина канавки
