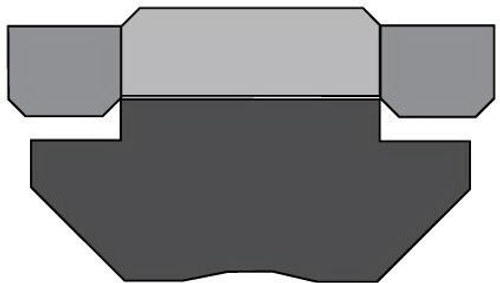

Поршневое уплотнение двойного действия A114 состоят из 4 частей — из 1 кольца NBR, 2 опорных колец из полиоксиметилена и 1 уплотнительного кольца из термопласта. Уплотнение А114 особенно предпочтительно для применений с точностью позиционирования. Одним из таких применений являются гидравлические цилиндры. Благодаря опорному кольцу в комплекте уплотнения A114, работающее при высоких давлениях, уплотнение предпочтительно в тяжелых условиях эксплуатации.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Рабочее давление | 700 бар |
| Рабочая температура | -30/+105 °С |
| Скорость скольжения | 0,3 м/с |
| Материал | 80 NBR / POM / TPE |
| Рабочая среда | Гидравлическое масло на минеральной основе |
| Шероховатость поверхности | ||
| Ra | Rmax | |
| Поверхность скольжения | ≤0,4 мкм | ≤4,0 мкм |
| Глубина канавки | ≤1,6 мкм | ≤10,0 мкм |
| Ширина канавки | ≤3,2 мкм | ≤16,0 мкм |
| Допустимый зазор (S макс. mm) | |||||||
| Давление (бар) | |||||||
| 160 | 250 | 500 | 700 | ||||
| S макс. | 1,00 | 0,80 | 0,40 | 0,25 | |||
Характеристики фильтра:
- Типоразмер: ØD - Ød - B
- ØD - наружный диаметр
- Ød - внутренний диаметр
- B - ширина канавки
