A109 — Компактное уплотнение | Каталог уплотнений, труб и штоков для гидро- и пневмоцилиндров компании «Симус»

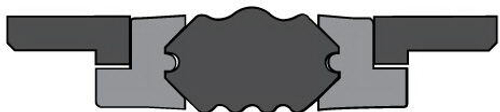

Благодаря V-образным опорным кольцам из TPE компактное уплотнение A109 для тяжелых условий эксплуатации может работать без каких-либо уплотняющих зазоров в диапазоне от 0 до 700 бар. Уплотнение состоит из одного кольца NBR, двух опорных колец TPE и 2 колец POM из стеклонаполненного материала.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее давление	700 бар
Рабочая температура	-30/+105 °С
Скорость скольжения	0,5 м/с
Материал	80 NBR/TFE/GLASS FILLED POM
Рабочая среда	Гидравлическое масло на минеральной основе

Шероховатость поверхности
	Ra	Rmax
Поверхность скольжения	≤0,4 мкм	≤4,0 мкм
Глубина канавки	≤1,6 мкм	≤6,3 мкм
Ширина канавки	≤3,2 мкм	≤16,0 мкм

Товаров 14

Фильтр

Сбросить

Товаров 14

Сбросить

Артикул Типоразмер Наружный диаметр Внутренний диаметр Ширина канавки Цена В корзину В избранное В сравнение

50-34-32

50

34

32

3 002 ₽

80-60-35

80

60

35

3 833 ₽

90-70-35

90

70

35

3 833 ₽

100-80-35

100

80

35

3 833 ₽

110-90-35

110

90

35

4 185 ₽

120-100-35

120

100

35

4 246 ₽

125-100-45

125

100

45

4 961 ₽

140-115-45

140

115

45

6 462 ₽

150-125-45

150

125

45

5 608 ₽

160-135-45

160

135

45

6 278 ₽

170-140-45

170

140

45

7 087 ₽

190-165-45

190

165

45

8 945 ₽

200-175-45

200

175

45

11 210 ₽

250-225-45

250

225

45

14 893 ₽

A109 050-034 Компактное уплотнение 50-34-32

В наличии

Предзаказ

A109 050-034 Компактное уплотнение 50-34-32

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

50-34-32
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

34
ØD:

50
B:

32
Ød1:

47.8
Øds:

43.77
C:

5
S:

6.35
Наружный диаметр:

50
Внутренний диаметр:

34
Ширина канавки:

32

Наличие: В наличии

3 002 ₽

A109 080-060 Компактное уплотнение 80-60-35

Нет в наличии

Предзаказ

A109 080-060 Компактное уплотнение 80-60-35

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

80-60-35
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

60
ØD:

80
B:

35
Ød1:

77.5
Øds:

72.62
C:

5
S:

9.52
Наружный диаметр:

80
Внутренний диаметр:

60
Ширина канавки:

35

Наличие: Нет в наличии

3 833 ₽

A109 090-070 Компактное уплотнение 90-70-35

В наличии

Предзаказ

A109 090-070 Компактное уплотнение 90-70-35

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

90-70-35
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

70
ØD:

90
B:

35
Ød1:

87.8
Øds:

82.58
C:

5
S:

9.52
Наружный диаметр:

90
Внутренний диаметр:

70
Ширина канавки:

35

Наличие: В наличии

3 833 ₽

A109 100-080 Компактное уплотнение 100-80-35

В наличии

Предзаказ

A109 100-080 Компактное уплотнение 100-80-35

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

100-80-35
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

80
ØD:

100
B:

35
Ød1:

97.5
Øds:

92.6
C:

7
S:

9.52
Наружный диаметр:

100
Внутренний диаметр:

80
Ширина канавки:

35

Наличие: В наличии

3 833 ₽

A109 110-090 Компактное уплотнение 110-90-35

В наличии

Предзаказ

A109 110-090 Компактное уплотнение 110-90-35

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

110-90-35
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

90
ØD:

110
B:

35
Ød1:

107.5
Øds:

102.7
C:

7
S:

9.52
Наружный диаметр:

110
Внутренний диаметр:

90
Ширина канавки:

35

Наличие: В наличии

4 185 ₽

A109 120-100 Компактное уплотнение 120-100-35

Нет в наличии

Предзаказ

A109 120-100 Компактное уплотнение 120-100-35

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

120-100-35
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

100
ØD:

120
B:

35
Наружный диаметр:

120
Внутренний диаметр:

100
Ширина канавки:

35

Наличие: Нет в наличии

4 246 ₽

A109 125-100 Компактное уплотнение 125-100-45

Нет в наличии

Предзаказ

A109 125-100 Компактное уплотнение 125-100-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

125-100-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

100
ØD:

125
B:

45
Ød1:

122.3
Øds:

116.82
C:

7
S:

12.7
Наружный диаметр:

125
Внутренний диаметр:

100
Ширина канавки:

45

Наличие: Нет в наличии

4 961 ₽

A109 140-115 Компактное уплотнение 140-115-45

Нет в наличии

Предзаказ

A109 140-115 Компактное уплотнение 140-115-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

140-115-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

115
ØD:

140
B:

45
Ød1:

137.3
Øds:

131.7
C:

6
S:

12.7
Наружный диаметр:

140
Внутренний диаметр:

115
Ширина канавки:

45

Наличие: Нет в наличии

6 462 ₽

A109 150-125 Компактное уплотнение 150-125-45

Нет в наличии

Предзаказ

A109 150-125 Компактное уплотнение 150-125-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

150-125-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

125
ØD:

150
B:

45
Ød1:

147.3
Øds:

141.72
C:

7
S:

12.7
Наружный диаметр:

150
Внутренний диаметр:

125
Ширина канавки:

45

Наличие: Нет в наличии

5 608 ₽

A109 160-135 Компактное уплотнение 160-135-45

Нет в наличии

Предзаказ

A109 160-135 Компактное уплотнение 160-135-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

160-135-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

135
ØD:

160
B:

45
Ød1:

157.1
Øds:

151.72
C:

7
S:

12.7
Наружный диаметр:

160
Внутренний диаметр:

135
Ширина канавки:

45

Наличие: Нет в наличии

6 278 ₽

A109 170-140 Компактное уплотнение 170-140-45

Нет в наличии

Предзаказ

A109 170-140 Компактное уплотнение 170-140-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

170-140-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

140
ØD:

170
B:

45
Ød1:

167.8
Øds:

163
C:

7
S:

12.7
Наружный диаметр:

170
Внутренний диаметр:

140
Ширина канавки:

45

Наличие: Нет в наличии

7 087 ₽

A109 190-165 Компактное уплотнение 190-165-45

Нет в наличии

Предзаказ

A109 190-165 Компактное уплотнение 190-165-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

190-165-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

165
ØD:

190
B:

45
Ød1:

187.1
Øds:

181.72
C:

10
S:

12.7
Наружный диаметр:

190
Внутренний диаметр:

165
Ширина канавки:

45

Наличие: Нет в наличии

8 945 ₽

A109 200-175 Компактное уплотнение 200-175-45

Нет в наличии

Предзаказ

A109 200-175 Компактное уплотнение 200-175-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

200-175-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

175
ØD:

200
B:

45
Ød1:

197.1
Øds:

191.72
C:

10
S:

12.7
Наружный диаметр:

200
Внутренний диаметр:

175
Ширина канавки:

45

Наличие: Нет в наличии

11 210 ₽

A109 250-225 Компактное уплотнение 250-225-45

Нет в наличии

Предзаказ

A109 250-225 Компактное уплотнение 250-225-45

Название:

Компактное уплотнение
Name:

COMPACT SEAL
Типоразмер:

250-225-45
Материал:

NBR \ TPE \ GLASS FILLED POM
Твёрдость:

80
Применение:

Поршень
Рабочее Давление (Bar)(Max):

700
Рабочая Температура (°C)(Min):

-30
Рабочая Температура (°C)(Max):

+105
Скорость Скольжения (Max):

0.5
Ød:

225
ØD:

250
B:

45
Наружный диаметр:

250
Внутренний диаметр:

225
Ширина канавки:

45

Наличие: Нет в наличии

14 893 ₽
