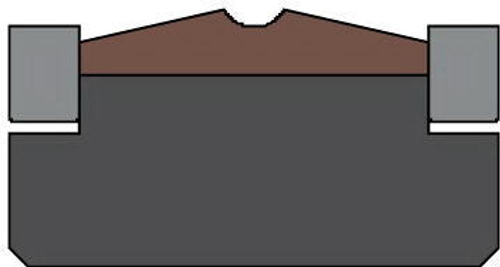

Тканевые поршневые уплотнения A113 представляют собой поршневые уплотнения двойного действия, состоящие из трех частей, с двумя опорными кольцами из POM и специальным кольцом из NBR. В отличие от других подобных поршневых уплотнений, динамическая поверхность кольца NBR A113 армирована тканью, изготовленной по специальной технологии.
Специальная ткань, которая лучше работает в жидкостях, содержащих воду, особенно рекомендуется для горнодобывающей промышленности, поскольку она не поглощает воду в жидкости, в отличие от альтернатив, объем и качество поверхности не меняются.
Таким образом, уплотнение обеспечивает одинаковую производительность все время, тканевая секция также улучшает свойства текучести и трения.
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Рабочее давление | 500 бар |
| Рабочая температура | -30/+105 °С |
| Скорость скольжения | 0,5 м/с |
| Материал | 80 NBR/СПЕЦИАЛЬНАЯ ТКАНЬ NBR/POM |
| Рабочая среда | Гидравлическое масло на минеральной основе |
| Шероховатость поверхности | ||
| Ra | Rmax | |
| Поверхность скольжения | ≤0,4 мкм | ≤3,2 мкм |
| Глубина канавки | ≤1,6 мкм | ≤6,3 мкм |
| Ширина канавки | ≤3,2 мкм | ≤16,0 мкм |
| Допустимый зазор (S макс.) | |||||||
| Толщина сечения | Давление (бар) | ||||||
| 250 | 320 | 400 | 500 | ||||
| ≤80 | 0,60 | 0,55 | 0,45 | 0,35 | |||
| >80 | 0,65 | 0,60 | 0,50 | 0,40 | |||
Характеристики фильтра:
- Типоразмер: ØD - Ød - B
- ØD - наружный диаметр
- Ød - внутренний диаметр
- B - ширина канавки
